中空・非軸対称・偏肉ボス一体。
金属で「無理」と言われた形を、
1個から成形する。
FWで巻いて、プレスで賦形する——HRC独自の「FWP」なら、
Vf 55-65%のプリプレグ級剛性を、
釜なし・金型レス・3週間で。試作1個から量産200個まで、同じ工法で。
これがFWP成形で創れる形です。
「複雑形状は試作できない」「中空は無理」と言われた部品も、ここなら形になります。
形にできる？
※ 写真は当社FWP成形品の代表的サンプル。守秘性のある量産品も多数。クリックで該当用途の代替提案へ。
こんな課題、ありませんか？
重量削減の限界
アルミ・チタン加工では重量削減に限界がある。軽量化の次の一手が見つからない。
高剛性と軽量の両立
剛性を保ちながら軽量化したい。トレードオフを突破する材料が見つからない。
複雑形状の試作困難
複雑な3D形状のCFRP部品を試作できる業者が見つからない。形状の自由度が低い。
少量発注を断られる
1〜数十個からCFRP部品を発注したいのに、最小ロット条件が高く対応不可と言われる。
難形状の相談先がない
既存業者に断られた難形状の相談先がない。専門的に対応できる加工業者がわからない。
北陸カラーフォームのFWP成形技術が、
これらすべての課題を解決します。
3つの核心的優位性
FWP成形
他社が断る複雑形状に対応
Filament Winding Processにより、従来工法では製作不能な形状を実現。
- S字・スパイラル形状
- 深絞り・アンダーカット
- 中空リブ・複合曲面
試作1個から
小ロット専業メーカー
量産前の試作・検証フェーズから一貫サポート。開発スピードを加速します。
- 最小ロット：1個〜
- 納期：最短4週間
- 数十個まで柔軟対応
確かな品質
プリプレグ級の強度
独自のFWP工法により、コスト優位を保ちながら高品質を実現。
- 繊維体積含有率：Vf 50〜65%
- ボイド率：1〜2%
- プリプレグ相当強度
3営業日以内にご連絡いたします
材料特性比較
CFRP（FWP工法） vs 主要構造材料
| 特性 | アルミ A6061-T6 |
チタン Ti-6Al-4V |
CFRP（FWP） T700/エポキシ |
CFRP優位倍率 |
|---|---|---|---|---|
| 密度（g/cm³） | 2.70 | 4.43 | 1.55〜1.65 | Al比 約40%軽量 |
| 比剛性（GPa·cm³/g） | 25 | 25 | 83 | Al比 3.3倍 |
| 振動減衰比（%） | 0.1〜0.3 | 0.1〜0.2 | 1.0〜2.5 ±45°積層時 |
Al比 12倍 |
| 熱膨張係数（ppm/K） | 23.6 | 8.6 | 0〜1 繊維方向 |
Al比 1/20以下 |
| 引張強度（MPa） | 276 | 950 | 1,500〜2,500 繊維方向 |
Al比 5〜9倍 |
| 磁性 | 非磁性 | 非磁性 | 非磁性 | 強磁場環境で有効 |
※ 数値は代表値です。繊維体積含有率(Vf)・積層構成・樹脂系により変動します。詳細な設計値は技術担当者にお問い合わせください。
CFRPで書き換わる、設計の常識10
「CFRPは高い」「脆い」「熱に弱い」「加工が大変」——
それ、2000年代の知識かもしれません。2020年代のCFRP、特にFWPで設計の常識はここまで書き換わっています。
設計者の発想転換ヒント
金属脳からCFRP脳へ — 12のインサイト
「リブを立てる」「肉抜きで軽量化」「安全率2.0」——金属設計の発想でCFRPに挑むと、必ず失敗します。 現場の設計者が一晩で頭を切り替えるための、処方箋です。
直訳置換は、必ず失敗する。
金属設計者は「削る」「リブを立てる」「安全率2.0」の順で考えます。
CFRP/FWP設計者は「繊維を流す」「積層を組む」「一体成形する」の順で考えます。
この2つの思考順序を取り違えると、CFRP化は必ず失敗します。
あなたの部品は、
ここにあるかもしれない。
— 17の置換シナリオ
半導体／産業ロボット／食品加工／スポーツ／医療の5用途で、
金属では辿り着けなかった構造をBefore→Afterで提示。
各シナリオに重量・剛性・タクト・耐熱の定量メトリクス付き。クリックすれば、AIアシスタントが類似部品まで横展開します。
なぜ北陸カラーフォームに頼むのか
他社で断られた・もうムリと諦めた部品が、ここなら形になる4つの理由
FWP成形ながら、引張弾性率・Vfでオートクレーブ品に迫る性能。一次構造材にも採用可。
中空・テーパー・リブ・取付ボス一体化。組立点数・締結部のガタを根本から削減。
オートクレーブより低コスト、ハンドレイより高品質。試作1〜評価10台規模を3〜4週で。
「素材置換」ではなく「機構ごと再設計」で軽量化60%以上を狙う。共同開発・特許共願可。
「この部品、CFRPに置き換えられますか？」
図面・写真・要求仕様をお送りください。1〜2週間で初期フィージビリティと概算費用感をご提示します。
多様な産業での採用実績
各産業の要求仕様に応じたCFRP部品の設計・製造事例をご紹介します。
エンドエフェクタ
慣性モーメント70%削減によりサイクルタイムを短縮
ロボットアームの先端部をCFRP化。軽量化により加減速性能が向上し、生産タクトの改善を実現。
サイクルタイム悪化
高速化・生産性向上
デルタアームリンク
振動減衰12倍により位置決め精度が向上
高速デルタロボットのリンク部をCFRP化。炭素繊維の高い振動減衰特性により位置精度が向上。
振動整定0.25s・精度NG
高速・高精度を両立
ウェハー搬送アーム
熱膨張係数の低さでナノ級精度を維持
熱変形による位置ずれを最小化。CFRPの低熱膨張特性（0〜1 ppm/K）により、温度変動下でも高精度を維持。
温度±5℃で数μm位置ずれ
発塵低減・精度維持
チャンバー構造フレーム
非磁性・軽量特性で装置性能を向上
強磁場環境下でも磁気干渉を受けない非磁性CFRPを採用。フレームの軽量化で装置のメンテナンス性も改善。
メンテ工数が課題
1人メンテ実現
X線CT装置回転部
X線透過性と軽量化の両立で画質を向上
X線の透過を妨げない炭素繊維の特性を活かし、装置の高速回転化と画像品質の改善を同時に実現。
X線散乱・重量大が課題
高速回転・画質向上

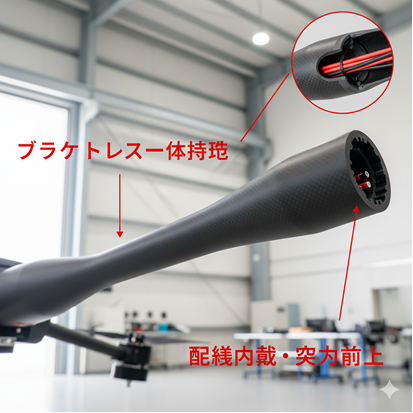

無人機フレーム
比強度世界最高クラスの構造材として採用
UAV/ドローンの主構造をCFRPで一体成形。重量あたりの強度（比強度）は鉄鋼の約5〜7倍（積層構成による）で、航続時間の大幅延長を実現。
ブラケット多数・配線露出
配線内蔵・航続時間延長
お客様の用途・課題についてご相談ください
FW単体は「等径円筒」が限界。
プレス単体は「中実偏肉」が限界。
この2つを連続させると、
中空×非軸対称×偏肉×ボス一体が、
ひとつの工程で出来る。それがFWP。

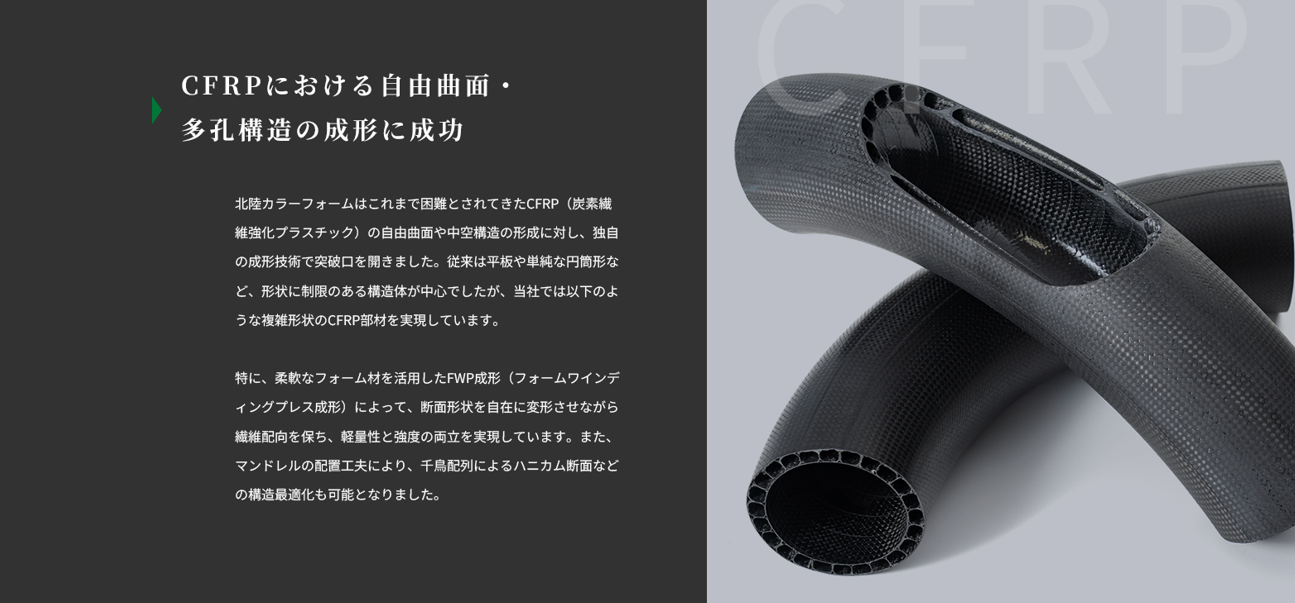

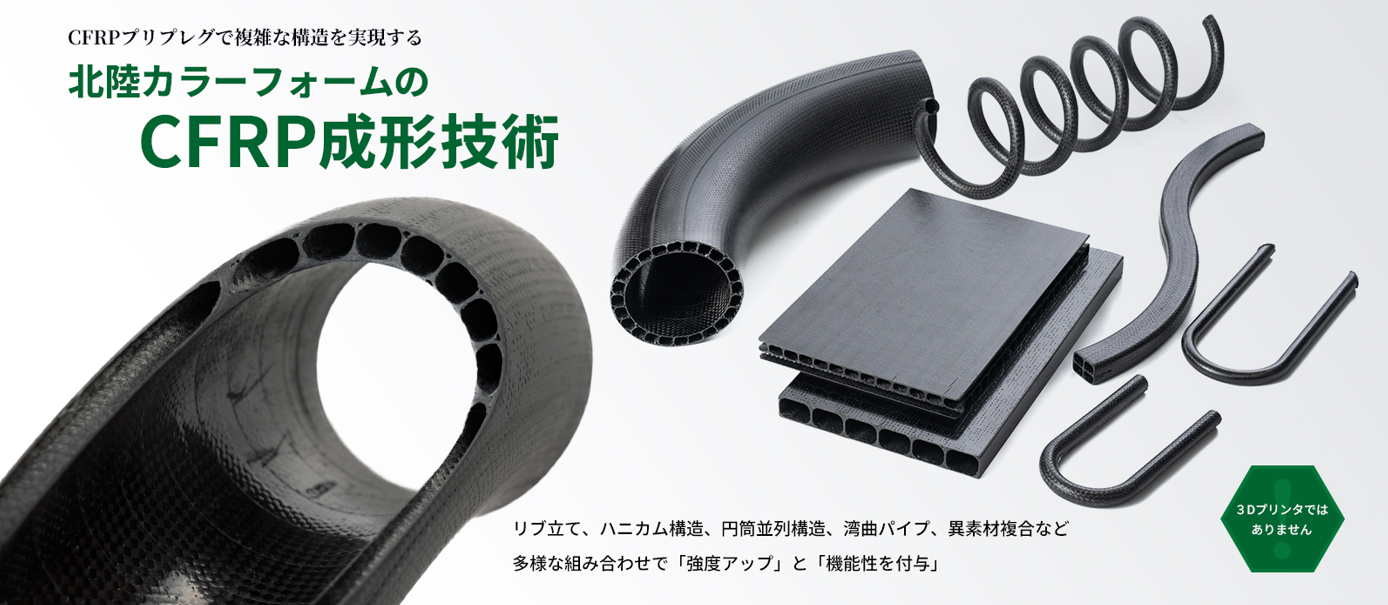

↑ S字曲管・スパイラル・H型断面・フラットパネルなど — 実際の北陸カラーフォーム製品
他工法が「不可」と判断する6つの形状
FWPハイブリッド成形が可能にする、業界の常識を超えた造形

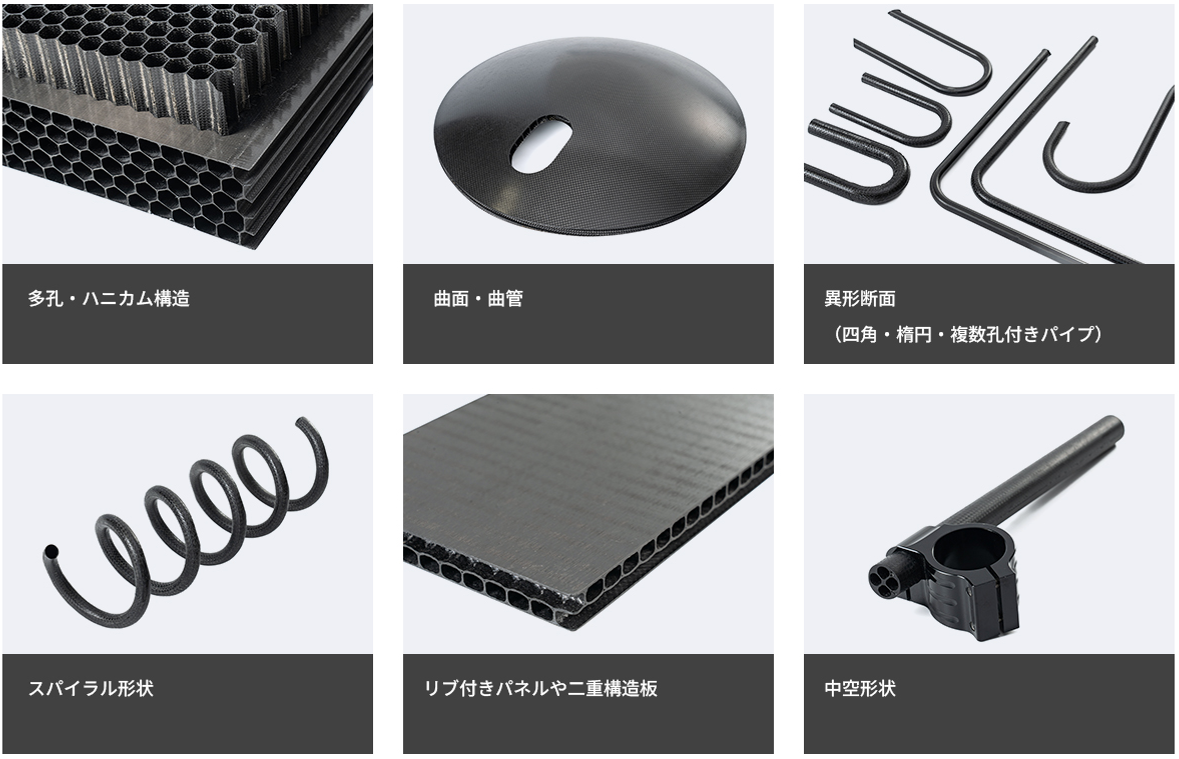

↑ 実際の成形サンプル（左上から：多孔・ハニカム構造 ／ 曲管・傘管 ／ 異形断面パイプ ／ スパイラル形状 ／ リブ付きパネル ／ 中空形状）
S字・スパイラル曲管
引抜成形では直管しか作れず、オートクレーブでは内部マンドレルの抜き出しが不可能。FWPは巻きつけながら形状追従するため、S字・ねじれ形状も一体成形できます。
深絞り・アンダーカット形状
プリプレグ積層では型が抜けないアンダーカット形状に対応。水溶性マンドレルを使用し、成形後に溶解除去することで、内部に複雑な凹形状を持つ中空部品を実現します。
中空リブ・一体構造
従来工法では中実にしかできないリブ構造を、FWPでは中空のまま一体成形。軽量化と剛性を同時に達成し、組み立て工数も削減できます。
テーパー付き複合曲面管
引抜成形は均一断面のみ。FWPはフィラメントの巻き角・巻き密度をNCプログラムで制御するため、テーパー形状や部位ごとに異なる肉厚・繊維角度を持つ部品を1回の成形で実現します。
分岐・多方向一体成形
従来工法では分岐点に金属継手を使うため、重量増・強度低下が避けられません。FWPは分岐点を含む複雑な管路形状を継手なしで一体成形。接合部のない構造で最高強度を維持します。
ゾーン別繊維配向の最適化
部位ごとに繊維の角度・密度・種類を変えられるのはFWPの独自優位性。「剛性が必要な箇所は0°、振動減衰が必要な箇所は±45°、締結部は金属インサート」を1部品で実現します。
なぜFWPだけが実現できるのか
主要CFRP成形工法の対応範囲比較
↑ FWPハイブリッド成形の断面構造：フォーム材（ウレタン・スポンジ等）とCFRPを一体融合させることで、他工法では不可能な複雑内部形状を実現
| 形状・要件 | 引抜成形 Pultrusion |
オートクレーブ プリプレグ |
ハンドレイアップ 手積み |
FWPハイブリッド 北陸カラーフォーム |
|---|---|---|---|---|
| S字・スパイラル曲面 | ✕ 不可 | △ 困難 | △ 困難 | ◎ 対応 |
| アンダーカット形状 | ✕ 不可 | ✕ 不可 | △ 限定的 | ◎ 対応 |
| 中空リブ一体成形 | ✕ 不可 | △ 困難 | △ 困難 | ◎ 対応 |
| テーパー変断面 | ✕ 不可 | △ 別工程必要 | ○ 可能 | ◎ NC制御で精密対応 |
| ゾーン別繊維角度最適化 | ✕ 不可 | △ 手作業で限定的 | △ 限定的 | ◎ プログラム制御 |
| 試作1個〜小ロット | ✕ 金型費高額 | △ 数十個〜 | ○ 可能 | ◎ 1個〜対応 |
| プリプレグ級強度品質 | △ Vf低め | ◎ 最高品質 | △ ばらつきあり | ◎ Vf50〜65% |
◎ 優位 ｜ ○ 対応可 ｜ △ 制限あり ｜ ✕ 対応困難
「この形状、どこに頼んでも断られる」
3営業日以内に形状適合性を回答します。図面・スケッチ・CADデータ、何でもご相談ください。
材料比較 — ロットで景色が変わる。
比剛性・比強度・減衰能・CTE・コスト。
ロット数を1個から500個まで動かしてみてください。
勝ち負けが入れ替わる瞬間が、FWPの存在意義です。
熱膨張 — 500mmが、何ミクロン動くか。
半導体ステージ・光学ベンチ・計測装置。温度変動でナノが狂う世界で、CFRPは唯一CTE=0設計が可能な構造材です。
スライダーを動かして、500mm梁の伸びを4素材で比較してください。
軽量化を、生産個数に翻訳する。
「重量−65%」は経営層に響きません。
サイクルタイム短縮率・年間生産能力UP・電気代削減に翻訳して伝えてください。
※ FWPの比剛性比3.3・対数減衰率比15倍を踏まえた保守的試算（実績の60-70%）。実値は形状・荷重で変動。
材料単価だけで、比較しない。
部品点数削減・組立工数・公差累積・腐食対策・サイクルタイム短縮——
CFRP化の本当の損益分岐は、BOM全体で見えてきます。
8つの実シナリオで、条件・計算・投資回収をすべて開示します。
ピッキングエンドエフェクタ
デルタロボット アームリンク
ウェハー搬送アーム
CVDチャンバー支持フレーム
X線CT ガントリーフレーム
測量・点検ドローン メインフレーム
ガントリーローダー アーム
車体溶接治具
※ 試算値はモデルケースです。実際の効果は設備構成・稼働条件・製品仕様により異なります。
貴社の条件に合わせた詳細試算はお気軽にご相談ください。
前提条件（モデルケース）
経済効果の計算プロセス
※ 試算値はモデルケースです。実際の効果は設備構成・稼働条件・製品仕様により異なります。
FWP適合度フローチャート
FWPは万能ではありません。
中空でない・荷重が単純・大ロット量産が決まっている——そんな部品には他の工法を正直にお勧めします。
5問・60秒で、見極めましょう。
Q1. 部品の最大サイズは？
製作を検討している部品の最大寸法を選んでください。
CFRP化に高い適合性があります
ご要件はFWP成形技術に非常に適しています。まずは無料相談でご要件の詳細をお聞かせください。
一部条件の確認が必要です
基本的には対応可能ですが、一部の条件について担当者と確認が必要です。詳細をご相談ください。
現状の仕様では対応が難しい場合があります
いくつかの条件が現在の製造範囲を超えている可能性があります。ただし、仕様の調整で対応できるケースもあります。
